機房供配電系統

機房供配電系統介紹

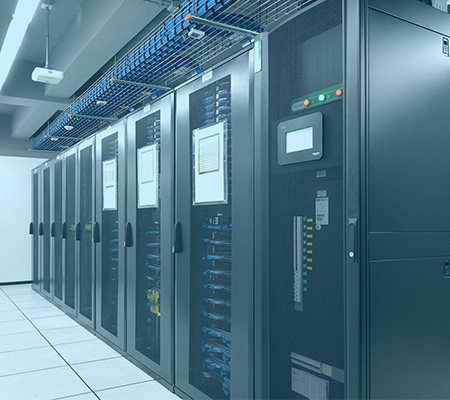

機房供配電系統是確保數據中心、服務器機房等關鍵設施穩定運行的核心基礎設施，其設計需兼顧可靠性、可擴展性與能效管理。

　　一個完善的機房供電系統是保證機房服務設備、關鍵網絡設備、場地設備、輔助設備用電安全和可靠地基本條件。高品質的機房供電系統體現在：無斷電故障、高容錯:在不影響負載運行的情況下可進行在線維護，有防雷、防火、防水等保護功能。

關鍵組件與技術參數

1、UPS系統

　　類型：工頻機（傳統變壓器型）、高頻機（IGBT模塊化設計）及模塊化UPS（可擴展性強）。

　　容量規劃：根據負載功率（kW）與功率因數（通常為0.8-0.9）計算UPS容量（kVA），冗余設計通常采用N+1或2N架構。

　　電池續航：根據業務需求配置電池組，典型續航時間為15分鐘至數小時，支持發電機啟動。

2、配電柜與PDU

　　配電柜：采用智能配電柜，支持電流、電壓、功率等參數的實時監測與告警。

　　PDU：分為基礎型（僅供電）與智能型（支持遠程監控、電量計量、插口級控制）。

3、電纜與母線槽

　　電纜選型：根據負載電流選擇截面積（如35mm2、70mm2），并考慮載流量、壓降及散熱。

　　母線槽：適用于高密度供電場景，具有安裝靈活、擴容方便等優勢。

機房供配電系統的組成：

　　1. 高壓配電系統主要由高壓配電一次設備和與之相關的二次設備組成，主要包括高壓開關柜、高壓母線、高壓斷路器、氧化鋅避雷器、高壓電纜、接地開關、互感器、變壓器等;二次設備主要有繼電保護裝置、計量裝置、測量裝置、指示儀表、操控電路、溫濕度控制電路等。

　　2.低壓配電系統主要由配電裝置及配電線路組成。主要有低壓配電柜動力和照明線路等組成包括高低壓斷路器、空氣開關、負荷開關、控制開關、接觸器、繼電器、低壓計量及檢測儀表等設備組成。高低壓配電系統的主要作用:傳輸和分配電能。數據中心高低壓配電系統圖

　　3.應急電源系統主要包括應急柴油發電機組和蓄電池組。

　　4.不間斷斷電源系統主要是指由蓄電池組和UPS主體設備組成的供電系統

　　5.照明和應急照明系統主要是為滿足機房正常運行和人員工作的光線要求

　　6.布線系統主要是為了讓數據中心結構化布線的規劃與設計符合國家規范

　　7.防雷和接地系統主要作用是通過安裝合理的設備和合理的布線，防止外部和內部引起的線路過電壓對機房設備及人員安全造成的損害，主要有防雷設備SPD和接地設備組成。

　　8.數據中心供配電系統的組成。
